리튬 이온 파우치 셀 어셈블리

프로세스 흐름

추천 장비

원료 활물질을 소결로

(양극 및 양극)

재료를 더 작은 입자로 분쇄하는 밀링 머신

활성, 전도성 및 바인더 재료를 진공 내에서 페이스트로 혼합하는 믹서

페이스트를 집전체에 코팅하는 코팅기; 히터를 연결해서 말리세요

롤링 프레스(캘린더)를 사용하여 전극을 적절한 두께로 굴립니다.

방법을 선택하세요

스태킹

또는

굴곡

모든 소모품 및 자재 사용 가능

예: Al 필름, 금속 스트립 터미널, 탭

절차

프로세스 흐름

추천 장비

스태킹

6:전극 다이 머신납으로 전극을 자르다

7: 스태킹 머신쌓다

양극 + 분리막 + 형태의 층

음극 + 분리막 +…

굴곡

6: 슬리팅 머신전극 시트를 쪼개어 스트립하다

7: 와인딩 머신바람을 피우다

양극 + 형태의 층을 벗겨냅니다.

분리막 + 음극 + 분리막 +

8: 초음파 용접기먼저 전류 수집 장치를 용접한 다음 함께 탭합니다.

9: 단락 감지기테스트하려면

셀에 단락이 발생했습니다.

10: 진공 오븐단락이 없는 경우 셀을 건조시키려면

프로세스 흐름

추천 장비

11: 컵 성형 기계펀치컵으로-

알루미늄 라미네이션 시트에 모양과 가스 용기를 만든 다음 셀을 컵에 넣습니다.

12: 상단 및 측면 열 밀봉 기계이중 접착 후 위쪽과 짧은 쪽을 밀봉합니다.

글로브 박스:

13:전해질 충전 시스템진공/글로브박스에 전해질을 채우기 위해

14: 전해액에서 공기를 제거하여 탈기(De-gas)

15:진공 1차 밀봉기에게

씰 긴 쪽(가스 저장소가 있는 쪽)

전해질을 채운 후 진공 상태에서

배터리 분석기배터리 형성을 위해 셀을 충전/방전하고, 전극 화학반응으로 인해 발생하는 불필요한 가스를 가스 수용기로 구동합니다.

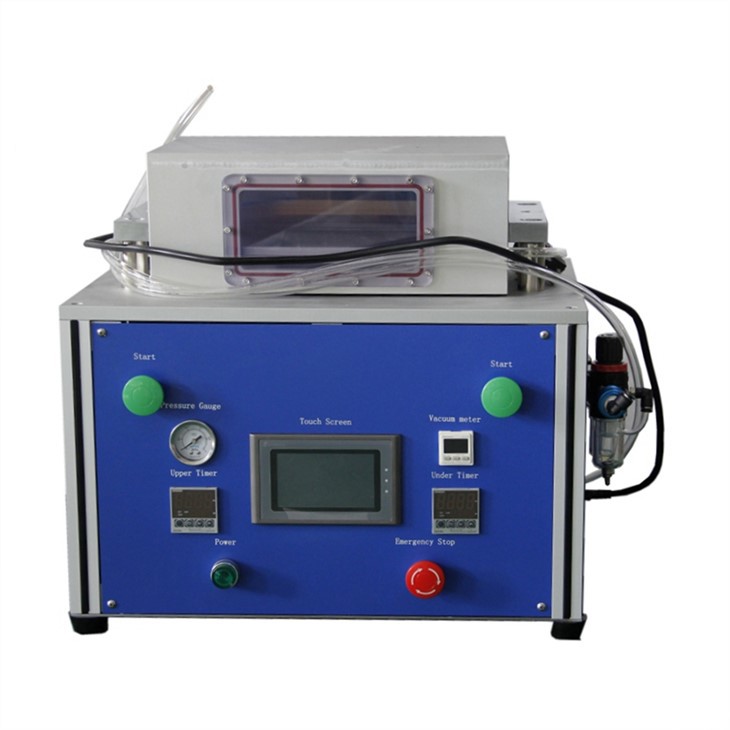

17: 가스통 및 진공 밀봉기 절단최종 봉인글러브 박스 내 진공 상태에서 최첨단

19: 배터리 분석기파우치 셀의 성능을 테스트하기 위해

20: 배터리 임피던스 테스트r 배터리의 내부 저항을 측정합니다.
