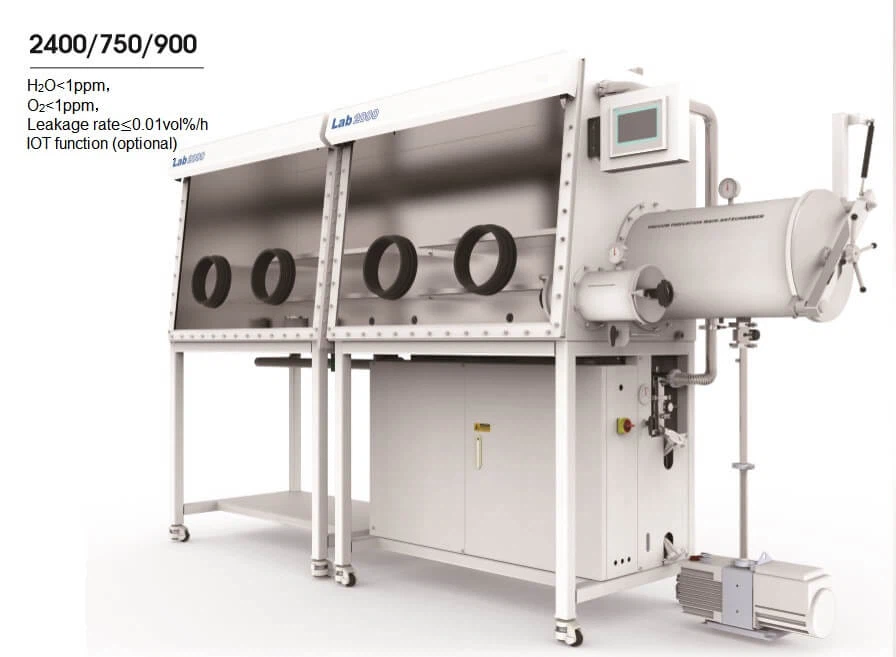

단일 컬럼 정화 시스템을 갖춘 듀얼 워크스테이션 단면(2400*750mm) 진공 글로브 박스
MRI-Lab2000-2400*7
적용 분야: MR-Lab2000 단면 더블 스테이션 글러브 박스는 물과 산소 분자를 자동으로 흡수하여 궁극적으로 박스 내부 환경을 깨끗하게 유지하는 고성능, 고품질 폐쇄 사이클 작업 시스템입니다. 이 시스템은 O2와 H2O가 1ppm 이내의 불활성 분위기 환경을 제공할 수 있습니다. 고객의 과학적 연구개발에 맞춰 설계된 경제적인 순환정화 시스템입니다.
특징
* 폐쇄 사이클, 글러브 박스의 불활성 가스가 순환 팬과 정수기를 순환하여 물과 산소를 지속적으로 제거합니다.
* 재생을 자동으로 제어하고, 물과 산소 제거 물질을 재생하고, 재생 과정을 프로그램에 의해 제어합니다.
* 자동 청소, 글러브 박스의 대기 교체는 자동 제어 청소 밸브를 통해 완료됩니다.
* 상자 압력 제어, 글러브 박스의 압력은 PLC에 의해 자동으로 제어됩니다.
* 제어는 자유롭게 설정할 수 있으며 +/- 12mbar를 초과하면 시스템이 자동으로 보호합니다.
* 진공 펌프는 자동으로 제어되며 시스템에 필요할 때 진공 펌프가 자동으로 켜질 수 있습니다.
명세서
|
구조 |
일체형 구조(박스 아래 일체형 정제 시스템) |
||||
|
전원공급장치 |
110 - 220V AC, 50/60Hz, 단상 |
||||
|
글로브박스 박스 |
상자 재질: 304 스테인레스 스틸(304 유형), 두께 3mm 상자 크기(대기실 및 지지대 제외): 2400mm(L) x 750mm(W) x 900mm(H) 94.49 " x 29.5" x 35.4" 상자 지지대 높이: 900mm(35.43") |
||||
|
쟁반 |
표준 레이아웃
|
상자에 2개의 층이 있습니다. |
|||
|
옵션/추가: 도구 상자 또는 기타
|
다양한 도구 상자를 사용자 요구에 따라 배치할 수 있습니다. |
||||
|
앞 창문 |
틸트 디자인 작동 창, 탈착식 안전 강화 유리 전면 창, 8mm 두께, 내마모성, 내식성, 우수한 광 투과율, 3/8 인치 두께의 OMEGA 씰링 링을 사용한 씰링 링. |
||||
|
옵션: 창 열기 |
다양한 악기를 넣을 수 있도록 전면창을 고정하지 않고 열도록 설계할 수 있습니다(커스텀 기능).
|
||||
|
상자 내부 환경 |
H2O <1 ppm (20°C/68 ℉, 1 atm) O2 <1 ppm (20°C/68 ℉, 1 atm) |
||||
|
곁방 |
제어 방법: 수동 디자인: 원형 대기실 2개 메인 챔버 크기: Φ360mm(직경)x 600mm(길이)(위치: 상자 오른쪽) 14.17 "(직경) x 23.62" (L) 미니 챔버 크기: Φ150 mm(Dia.) x 300mm(L)(위치: 상자 오른쪽) 5.9 "(직경) x11.8" (L) 진공도:<=－0.1MPa(right side antechambers included main chamber and mini chamber, all of that are need vacuum and display. The vacuum pressure gauge brand is German WIKA. |
||||
|
옵션/자동 제어 방식 추가
|
시간 설정과 가스 배출 및 충전 횟수에 따라 대기실을 자동으로 제어합니다. |
||||
|
옵션/추가: 난방 모드
|
최대 온도: 200도 / 392°F 제어 정확도: ±2도 /±3.6°F 메인 챔버와 미니 챔버 모두 난방 기능을 추가할 수 있습니다. (표준 곁 챔버와 크기가 약간 다릅니다.) |
||||
|
작동가스 및 재생가스 |
작동 가스: 99.999% 고순도 N2, Ar, He 및 기타 불활성 가스 제어 가스:99.999% 고순도 불활성 가스 재생 가스: 작업 가스와 H2,수소(H2)의 혼합 가스가 5-10%를 차지합니다. 순수 시스템에 수분 제거 기능만 있는 경우 재생 가스는 작동 가스와 동일합니다. |
||||
|
가스 정화 시스템 |
단일 컬럼 가스 정화 시스템 포함: 독일 BASF 산소제거 소재, 미국 UOP 고흡습 소재. 정화시스템의 재생과정은 자동제어와 자동 수분 및 산소 제거 기능을 갖추고 있습니다. 가스 순도는 지속되고 장기간 유지될 수 있습니다:H2O<1ppm, O2<1ppm. |
||||
|
옵션: 이중 컬럼 정제 시스템 (하나는 사용 중이고 다른 하나는 예비용) |
결투 순수 컬럼을 선택하는 이유는 무엇입니까? 1, 순수 컬럼은 산소와 수분을 흡수하여 포화된 후 재생성되어야 합니다. 재생시간은 16시간입니다. 예약된 열이 없으면 작동이 중지될 수 있습니다. (우리는 글로브 박스가 지속적으로 작동해야 하는 공장이나 기타 장치에 이중 컬럼 정화 시스템을 권장합니다.) 2, 이중 순수 컬럼의 순수 용량은 단일 컬럼의 2배입니다. |
||||
|
압력 제어 시스템 |
상자 압력은 PLC 터치 스크린으로 자동 제어 가능 제어 정확도: ±1Pa 풋 스위치로 수동으로 제어할 수도 있습니다. |
||||
|
필터 시스템 |
입구와 출구 양쪽 끝 부분에 필터가 제공됩니다. 필터 정밀도는 0.3μm입니다. |
||||
|
폐쇄형 순환팬 |
고속 주파수 변환 팬, 유량 0-100m3/h, 마이크로프로세서 제어, 압력 테스트용 스테인레스 스틸 장치. 수냉 장치 포함(물 냉각기 및 외부 냉동 장비 장착 가능) |
||||
|
제어 시스템
|
SIEMENS 컬러 터치스크린(6인치), PLC 제어 시스템, 중국어와 영어 이중 언어 전환 가능 압력 센서: -2500-2500Pa 터치스크린, 정확도±1Pa 압력 제어: 상자 압력을 하나의 설정 지점으로 제어합니다(범위 설정 가능) |
||||
|
측정
|
수분 분석기: 영국 MICHELL 브랜드, {{0}}ppm 터치 스크린 디스플레이, 정밀도 0.1ppm |
||||
|
산소 분석기: 미국 Avcray 브랜드, {{0}}ppm 터치 스크린 디스플레이, 정밀도 0.1ppm |
|||||
|
진공펌프
|
영국 브랜드 EDWARDS, 펌핑 속도 8.4-12m3/h, 모델: RV12 극압 2 x 10-3 mbar/1.5 x 10-3 Torr 입구 플랜지 NW25 출구 플랜지 NW25 소음 수준: 50Hz ~ 48dBA |
||||
|
장갑
|
브랜드: US NORTH 자료: 부틸 표준 모델: 8B1532 |
||||
|
조명 시스템 |
형광등을 갖추고 있습니다. 브랜드: 필립스 |
||||
|
용제 제거 시스템 |
활성탄의 효율적인 흡착은 미량의 유기 용매를 효과적으로 제거할 수 있습니다. |
||||
|
예비 KF40 표준 조인트 |
KF40 조인트의 특수 설계로 물을 상자 안으로 유도할 수 있습니다.
|
||||
|
다른 기기(저온냉장고, 필름 코팅기, 현미경, 용매 정제 시스템, 저온 콜드 트랩, 가열로 등) |
저온 냉장고 |
|
|||
|
현미경 |
|
||||
|
용매 정제 시스템 |
|
||||
|
코팅기 |
내부 연결(코팅기 도어 중 한쪽이 글러브 박스 내부에 있음)
외부 연결
|
||||
|
장비 크기 및 공간 요구 사항 |
전체 크기 |
3050mm(L) x 1000mm(W) x 1950mm(H) 120.08" x39.37" x 76.77" |
|||
|
객실 크기 |
2200mm(길이) x 1500mm(폭) x 2000mm(높이) 133.86" x59" x 78.74" |
||||
|
목재 패키지 크기 및 무게 |
3385mm(L) x 1145mm(W) x 2300mm(H) 133.27" x 45" x 91" (5.8M3) |
||||
|
1020kg(2197파운드) |
|||||
|
알아채다 |
가스가 순환할 때 순환 시스템의 배관이 깨끗하고 막히지 않도록 해야 합니다(필터 색상이 흰색에서 검정색으로 변경되면 필터를 적시에 교체해야 합니다). 글로브 박스에 부식성 가스가 없습니다. 수분 및 산소 표시기가 작업 요구 사항을 충족할 수 없는 경우 컬럼을 재생해야 합니다. 글로브박스 내부에서 부식성 가스(LiPF6 전해액 등)가 누출되는 경우에는 사용하지 마십시오. 당신은 액체 물개로 채워진 병을 넣어야 합니다. 진공 펌프는 오일 레벨을 점검하고 정기적으로 유지 관리해야 합니다. |
||||
