행성 진공 혼합 기계

이름

행성 진공 혼합 기계 MR-XJB -7-2 l

하부 배럴 부품

설계 총 볼륨

3.8L

효과적인 볼륨

1.2L-2L

컨테이너 내부 직경

180 밀리미터

깊이 내부 컨테이너

150 밀리미터

컨테이너 재료

재료와의 접촉 부분은 304 스테인레스 스틸입니다

템퍼링 자켓 형태

냉각 또는 가열을위한 단일 층 재킷

템퍼링 재킷 포트

Quick-Open Type Union, 재킷 압력으로 G3/8 "

저항은 0. 4MPA보다 작거나 동일합니다

템퍼링 재킷 순환 시스템

고객이 준비합니다

재킷 입구의 온도는 8도 이상 또는 동일하게 제안합니다.

냉각수 흐름> 1.5 l/min

재료 분해

배럴 바닥에 배출 포트가 없습니다

환경 온도

-10 - 120 학위

이동 모드

아니요

믹싱 부품

작업 빈도

5-50 헤르츠

혼합 전력

0. 75 kW

블레이드 속도 믹싱

8-76 rpm

행성 상자 속도

5-52 rpm

블레이드 직경의 혼합

94의 mm

믹싱 블레이드 유형

가변 단면 나선형 유형, 90도 나선

혼합 블레이드 재료

304 스테인레스 스틸

블레이드 라인 속도를 혼합합니다

0.03-0.37 m/s

혼합 블레이드 번호

2 개 PC

혼합 블레이드 사이의 거리

6 ± 1 mm

Balde와 배럴 사이의 거리

벽

3+1 밀리미터

블레이드와 배럴 사이의 거리

맨 아래

2-3 밀리미터

부품 분산

작업 빈도

5-50 헤르츠

분산 힘

1.1 kW

분산 속도

450-4450 rpm

분산판 직경

60mm

분산판 유형

톱니 모양

분산판 재료

304 스테인레스 스틸

라인 속도를 분산시킵니다

1.3-13 m/s

분산 번호

1 개 PC

분산 샤프트 번호

1 개 PC

벽을 긁는 부품

스크래핑 브래킷 재료 : 304 스테인리스 스틸

스크레이퍼 보드 자료 : PTFE

벽 스크래핑 속도 : 행성 상자의 속도와 일치

탈착식 : 탈착식 설계 (고도로 고도로 과정에서 스크래핑 벽 제거)

베이스 및 리프팅 부품

부품 재료 : 고 강성 구조 탄소강

리프팅 방법 : 유압 리프팅

리프팅 가이드 : 가이드로드

리프팅 스트로크 : 225mm보다 작거나 동일합니다

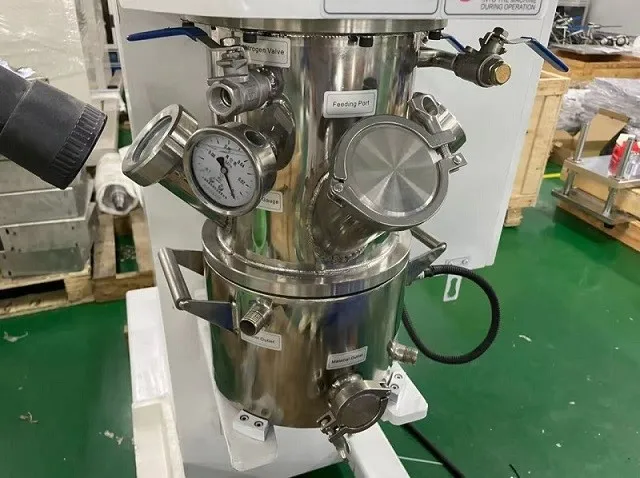

상단 배럴 부품

상단 배럴 재료 : 304 스테인레스 스틸

분말 및 액체 공급 포트 : DN40 및 호퍼 1pcs

미러 포트 : DN40 강화 유리 거울 1pcs

스포트라이트 : DN40 강화 유리 거울 1pcs

진공 포트 : G1/2 "커플 링 1pcs

배기 포트 : 진공 포트와 공유

디지털 진공 게이지 포트 : M14 × 1.5

제어 시스템

전기 캐비닛 : 인버터와 같은 저전압 전기 부품을 수용하는 데 사용

작동 패널 : 버튼, 손잡이 등을 배치하는 데 사용됩니다.

전원 공급 장치 : AC 3 × 380V ± 5 ﹪, 50Hz

제어 방법 : 전기 제어

전력 제어 및 속도 조절 모드 : 인버터 시작 및 제어

냉각 방법 : 공기 냉각

작동 모드 : 패널 작동, 버튼 및 손잡이

디지털 온도 디스플레이 : 재료 온도

비상 정지 버튼 : 1 개 PC

경보 시스템 : 온도 경보, 온도 경보가 발생, 경보 종료

속도 디스플레이 : 패널에는 속도가 표시됩니다

전력 표시기 : 1 PC

안전 시스템

비상 정지 : 비상 정지 스위치를 누르면 장비가 즉시 중지되며 작동이 수행되지 않습니다.

저속 믹싱을 시작하십시오 : 배럴을 들어 올리는 동안 믹싱

고속 분산 : 배럴이 위치에 달한 후 혼합 시작

작동 중 안전 잠금 장치 : 기계가 작동하는 경우 믹싱 탱크를 내리고 열 수 없습니다.

진공 파이프 라인의 역류 방지 : 진공 완충 탱크의 특수 설계는 믹싱 탱크에 진공 펌프 오일 백 플로우의 현상을 효과적으로 방지 할 수 있습니다.

작동 실패 정지 : 인버터에는 자체 오버로드, 과전류, 과전압, 누출, 동등한 보호 부족이 있습니다.

믹싱 배럴이 상승하고 떨어집니다. 믹싱 배럴은 제자리에있는 후에 만 ​​상승 할 수 있습니다.

혼합 탱크의 진공 청소기는 진공을 소진시키지 않으면 서 낮출 수 없습니다 (정상 압력으로 돌아 가지 않음).

믹싱 탱크는 고속 분산이 설치된 후에 만 ​​시작할 수 있습니다.

혼합 탱크가 위치로 올라간 후에는 믹싱 탱크가 작동 중에 비정상적으로 떨어지는 것을 방지하기 위해 잠금 방지 시스템이 장착되어 있습니다.

건조 혼합 단계, 배럴이 상승하는 동안 혼합 블레이드는 동시에 혼합해야합니다.

다른 설명

온도 측정 프로브 : PT100

온도 측정 방법 : 온도 프로브는 배럴 벽에 설치되어 재료의 온도를 감지합니다.

변속기 구성 요소의 베어링 : 고속 부품은 수입 베어링이며 저속 부품은 국내 베어링입니다.

오일 씰 : 국내 브랜드, 정적 씰을위한 O- 링, 동적 씰을위한 기계식 씰

윤활 그리스 : 국내 브랜드

기계식 씰 윤활유 : 수입 브랜드

밸브 : 국내 브랜드

진공 설계 요구 사항 : 선택 사항 또는 고객은 진공 펌프 준비, 펌핑 용량 2L/S

진공 유지 보수 : -0. 098MPA, 24 시간 동안 압력을 유지하십시오> -0. 085MPA, 배럴에 누출이 없음

Total power: >3kw

총 중량 : 약 550kg

치수 : L1000mm × W700mm × H1835mm

외관 색상 : 베이지 색

바닥 하중 : 900kg/㎡
